风管风量及尺寸确认方式

返回列表 来源: 发布日期: 2017.09.29

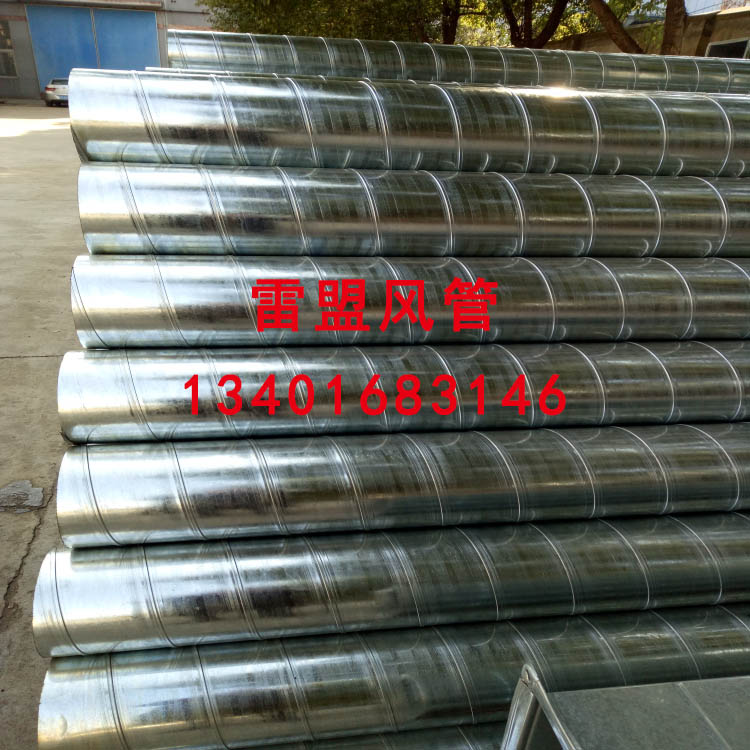

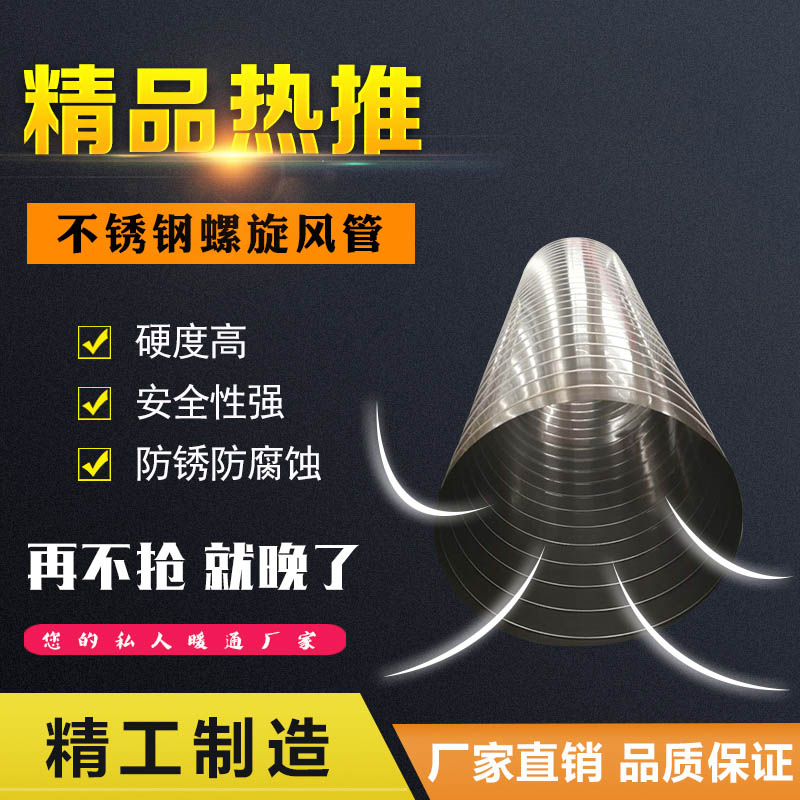

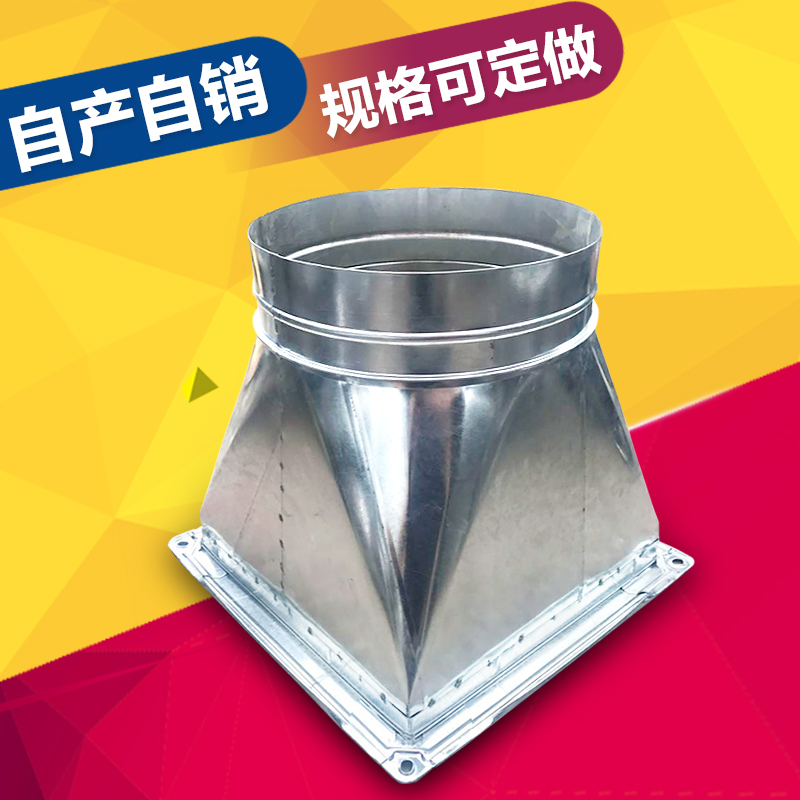

通风管道、螺旋风管、风管、不锈钢风管、排烟管、通风管、烟管、镀锌风管、排烟管道、共板法兰风管、排风管、玻璃钢风管、白铁通风管道、白铁皮风管、风管加工、镀锌螺旋风管、镀锌钢板风管、高温风管、不锈钢烟囱、镀锌板风管、塑料风管、风道、天圆地方

TB26gG_XKJ8puFjy1XbXXagqVXa_!!1688437175

TB2aqX5X4fxQeBjSsppXXXeoFXa_!!2241811590

TB2_SenawL8F1JjSszbXXbguVXa_!!2241811590

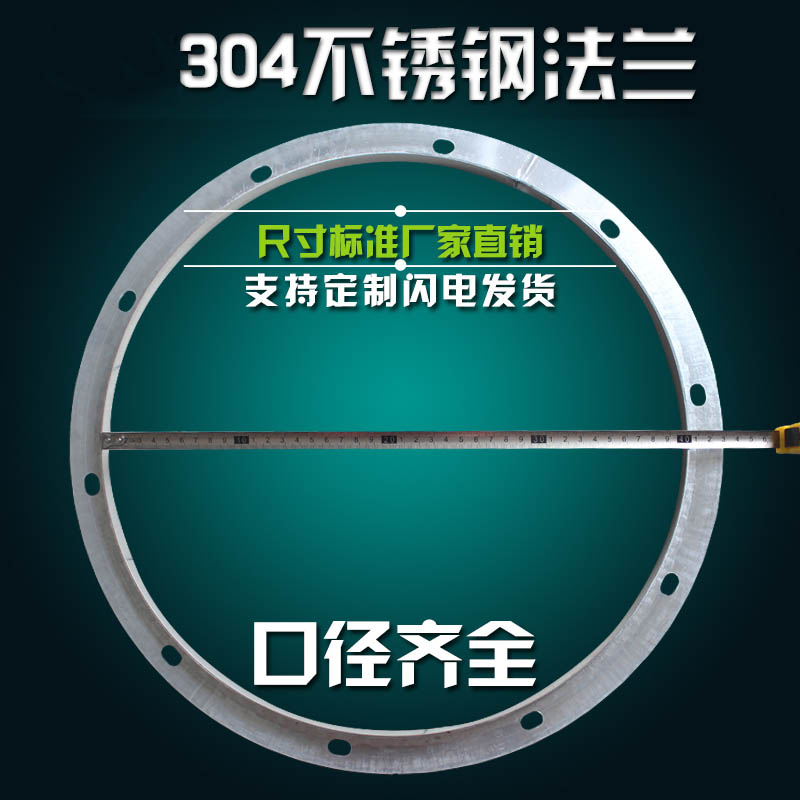

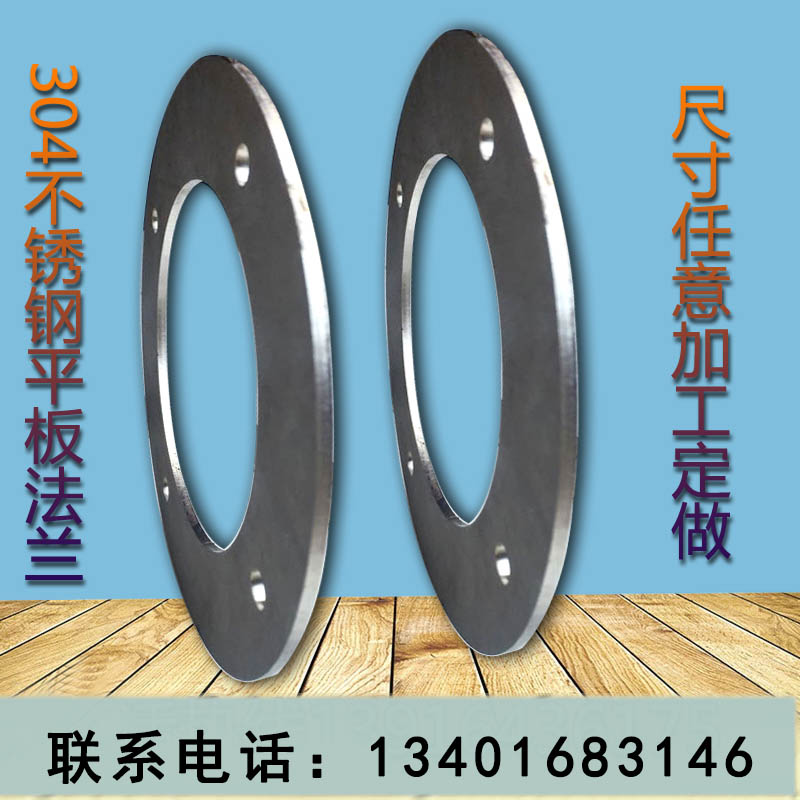

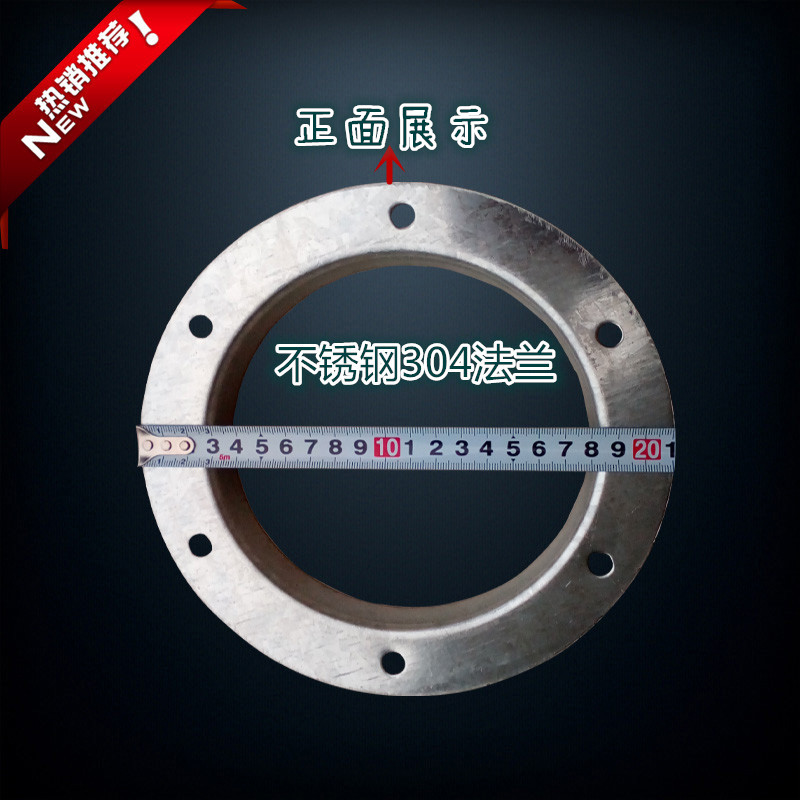

镀锌冲孔法兰 角铁法兰 扁铁法兰 304不锈钢法兰 法兰大全 法兰专家

法兰(Flange)又叫法兰盘或凸缘盘。法兰是使管子与管子相互连接的零件,连接于管端。法兰连接或法兰接头,是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接,管道法兰

系指管道装置中配管用的法兰,用在设备上系指设备的进出口法兰。法兰上有孔眼,螺栓使两法兰紧连。法兰间用衬垫密封。法兰分螺纹连接(丝扣连接)法兰和焊接法兰和卡夹法兰。

本产品材质:镀锌

产品规格: 接管直径100 150 200 250 这四个规格是冲压而成

250以下的是钢带镀锌法兰 数控滚圆 数控打孔 标准度%99 广大用户可放心购买

250mm可做到2400mm 规格很多 可按客户要求定做 厚度大小可以定做

TB2yhwOgUcKL1JjSZFzXXcfJXXa_!!2870110478

风管系统类别划分:

压力≤500Pa:低压系统500Pa<压力≤1500Pa:中压系统压力>1500Pa:高压系统详见《通风与空调工程施工质量验收规范 GB50243-2002》表4.1.5

不锈钢风管风量计算:

风量风速公式计算风量=通风终端的总和风速=管道内的流速风压=排风时管道内的压力要求送风管道从风管侧壁上的若干风口(或短管),以相同的出口速度,均匀地把等量的空气送入室内,这种送风管道称为均匀送风管道。均匀送风管道的构造有两种形式,一种是均匀送风管道的断面变化(即断面逐渐缩小)而侧风口(或短管)的面积相等;另一种是送风管道的断面不变化而侧风口(或短管)的面积都不相等。 其计算的基本原理是保持各侧孔的静压相等。根据管道阻力的计算和能量方程即可求得各侧孔静压相等的关系式。 均匀送风管道计算的目的是确定侧孔的面积, 风管以及均匀送风管段的阻力。 当侧孔的数量,侧孔的间距以及每个侧孔的送风量确定之后,按上述原理即可计算出均匀送风管道的尺寸。均匀送风管道的计算方法是:(1)确定侧孔个数、侧孔间距及每个侧孔的送风量。(2)计算出侧孔面积f0 m2式中 L0——均匀送风管道总风量,m3/h;——侧孔的平均出流速度,m/s;f0——侧孔面积,m2。侧孔静压流速式中 μ——孔口的流量系数。(3)计算送风管道直径(或断面尺寸)首先按vj/vd≥1.73的原则设定vd(管内速度),然后计算对应段的管段直径D: (4)计算管道的阻力侧孔应有的静压。

TB10tKTjDAKL1JjSZFCXXXFspXa_!!0-item_pic

不锈钢风管尺寸计算:

风管尺寸=风量/风速风量=房间面积*房间高*换气次数例子:风量4万,风速9m/s,得风管尺寸=40000/9/3600=1.23平方1.23=1.5*0.82所以 风管尺寸为1500*800 。管道直径设计计算步骤:1、绘制通风或空调系统轴测图,对各管段进行编号,标注长度和风量。管段长度一般按两管件中心线长度计算,不扣除管件(如三通,弯头)本身的长度。2、确定合理的空气速流风管内的空气流速对通风、空调系统的经济型有较大的影响。流速高,风管断面小,材料耗用少,建造费用小;但是系统的阻力大,动力消耗增大,运用费用增加。对除尘系统会增加设备和管道的磨损,对空调系统会增加噪声。流速低,阻力小,动力消耗少;但是风管断面大,材料和建造费用大,风管占用的空间也增大。对除尘系统流速过低会使粉尘沉积堵塞管道。

TB20cvCnXXXXXaaXXXXXXXXXXXX_!!2362195028

TB2ve2Hkm8mpuFjSZFMXXaxpVXa_!!2641860274
